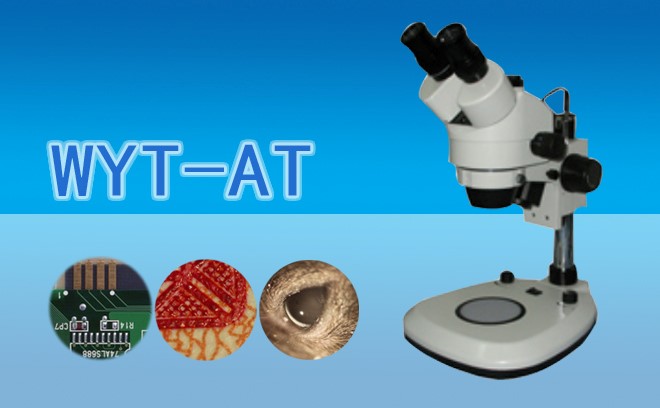

在电子制造领域，电路板的质量直接影响产品性能与可靠性。体视显微镜凭借其独特的立体成像能力、大景深和长工作距离，成为电路板检测的关键工具。本文系统解析体视显微镜在电路板合格判定中的核心应用与检测逻辑。

一、立体视觉揭示微观缺陷形态

体视显微镜通过双通道光路设计，形成12°-15°的体视角，使观察者获得真实三维立体图像。这一特性在焊点检测中尤为关键——可直观识别冷焊、虚焊、焊盘凹陷等形态缺陷。例如，在表面贴装技术生产线上，技术人员通过调节7X-42X变倍范围，可清晰观测焊点表面的润湿角、锡珠分布及焊盘边缘毛刺。实验数据显示，其景深范围可达传统光学显微镜的3倍，有效覆盖多层电路板的立体检测需求。

二、多维度缺陷识别体系

体视显微镜的检测逻辑贯穿电路板全生命周期：

线路完整性验证：通过高动态范围（HDR）成像与自动对焦技术，可**识别线宽/间距偏差、断线、短路等工艺缺陷。在50μm线宽的精密电路检测中，其分辨率可达到亚微米级，确保线路连续性符合设计规范。

镀层质量评估：采用偏振光照明与明场/暗场切换模式，可量化分析镀金层厚度均匀性、铜箔氧化程度及化学镀镍层的附着力。例如，对金手指区域的检测可精确至0.1μm级厚度偏差，避免因镀层缺陷导致的接触不良。

表面污染与腐蚀检测：通过倾斜照明与微分干涉增强技术，可清晰呈现表面污染物形态、焊盘氧化层分布及基板裂纹扩展路径。在潮湿环境存储测试中，可快速识别氯化物腐蚀产物与有机污染物残留。

三、动态检测与失效分析创新

体视显微镜的实时成像能力支持动态过程监控。在BGA元件焊接工艺中，通过45°倾斜观察与3D测量功能，可量化焊点内部空洞率、焊球共面性及引脚偏移量。在失效分析场景中，结合X射线透视与CT重建技术，可定位多层电路板内部的隐性缺陷。例如，某汽车电子厂商通过体视显微镜与红外光谱联用，成功识别出焊点处0.5mm级异物成分，为工艺优化提供关键数据。

随着人工智能算法的深度集成，体视显微镜正从单一检测工具向智能诊断平台演进?；谏疃妊暗娜毕葑远侗鹣低常墒迪趾傅闳毕莸暮撩爰斗掷嘤氤叽缌炕?。在工业4.0背景下，其与自动化生产线的无缝对接，使在线****全检成为可能。未来，结合量子传感技术与纳米级定位平台，体视显微镜有望在亚微米级缺陷检测与三维形貌重构领域实现突破，进一步拓展在柔性电路板、高密度互连（HDI）等前沿领域的应用边界。

体视显微镜通过立体成像、多维度检测与动态分析的独特优势，构建了电路板质量控制的立体化解决方案。从焊点形貌到线路完整性，从镀层质量到表面污染识别，其技术特性深度契合电子制造的高精度、高可靠性需求。随着智能算法与精密制造技术的持续融合，体视显微镜将在电路板检测领域发挥更为核心的“质量守门人”作用，推动电子制造向更高品质、更智能化方向发展。
